鎳靶技術破壁:5N級超高純?nèi)蹮捁に嚥鸾?國產半導體濺射靶材突圍戰

在半導體國產化浪潮與新能源技術革命的交匯點上，高純鎳靶作為核心物理氣相沉積（PVD）材料，正成為突破“卡脖子”環節的關鍵支點。其原子級精度的薄膜沉積能力，直接決定了芯片銅互連可靠性、鈣鈦礦電池轉換效率及柔性顯示面板壽命，全球市場規模以17.3%年復合增長率向2028年52億美元沖刺。掌握鎳靶全鏈條自主技術，不僅關乎高端制造供應鏈安全，更是搶占下一代量子計算、核聚變裝置等戰略制高點的底層基石。

當前鎳靶產業面臨三重技術鴻溝：超高純鎳（≥5N）的熔煉提純壁壘導致進口依賴度超80%；旋轉靶材的晶粒取向控制精度不足引發濺射膜層不均；磁控濺射中的結瘤效應使靶材壽命驟降30%。這些瓶頸嚴重制約我國半導體28nm以下制程良率提升和新型光伏產業化進程，亟需在材料設計、裝備創新及智能工藝領域?qū)崿F(xiàn)破局。

本報告首次系統性解構鎳靶“材料-工藝-應用”全維技術圖譜，基于全球最新專利分析與產業化實踐，揭示電子束懸浮區熔（FZ-EB）、放電等離子燒結（SPS）等前沿工藝對材料性能的顛覆性提升。通過對比美日頭部企業技術路線與國內龍頭突破案例，為行業提供從4N級工業靶材到6N級半導體靶材的躍遷路徑，助力實現高端PVD材料自主可控。凱澤金屬從基礎特性到前沿應用，全面解析鎳靶材料技術：

1、 鎳靶的名義及化學成分

鎳靶是一種用于物理氣相沉積（PVD）和磁控濺射工藝的高純度鎳材料，通過濺射技術在基體表面沉積形成功能性薄膜。根據應用需求，鎳靶主要采用N4、N6和UNSN02200等牌號，這些牌號對應不同的純度等級和化學成分要求。其中N4代表純度99.9%以上的精煉鎳，而N6則代表更高純度的99.99%級別，滿足半導體等高端產業對材料純度的嚴苛要求。

鎳靶的化學成分除鎳基體外，需要嚴格控制雜質元素含量。在半導體應用中，特別是影響電學性能的痕量元素如硫（S）、磷（P）、碳（C）和氧（O）均需控制在ppm級別。高純鎳靶（≥99.99%）中典型雜質控制標準為：Fe<50ppm，Cu<10ppm，Si<5ppm，確保濺射薄膜的電導率及結晶質量滿足微電子器件要求。對于特殊應用場景如光伏電池空穴傳輸層，還需控制特定摻雜元素（如Pt、Cr）的含量在精確比例，以優化薄膜的光電特性。

表：鎳靶主要牌號及化學成分要求

2 、物理、機械與耐腐蝕性能

2.1 物理性能

鎳作為典型的過渡族金屬，具有獨特的物理特性：呈銀白色光澤，晶體結構為面心立方（FCC），密度為8.9-8.902 g/cm3，熔點為1455℃，沸點高達2730℃15。這些特性使其在高溫濺射環境下保持優異的熱穩定性。鎳同時具有良好的導電性（電阻率約6.84 μΩ·cm）和熱導率（90.9 W/m·K），這對濺射過程中的電弧控制和散熱管理至關重要。值得注意的是，鎳具有鐵磁性，居里溫度約為354℃，這一特性在磁控濺射工藝中直接影響靶材的磁場分布和濺射效率。

2.2 機械性能

鎳靶材展現出均衡的機械強度與延展性組合：抗拉強度在345-485 MPa范圍，屈服強度典型值為148 MPa，而延伸率可達35-45%1。這種強韌結合特性使得鎳靶能夠承受濺射過程中的高熱應力和機械負載，同時便于加工成各種形狀。根據退火狀態不同，鎳靶的硬度可分為多個等級：軟態（M）硬度約60-80 HV，四分之一硬（1/4H）為90-120 HV，硬態（Y）可達150-180 HV2。在實際應用中，旋轉靶管通常采用軟態以提高焊接合格率，而平面靶則選擇半硬態（Y2）以抵抗濺射粒子沖擊變形。

2.3 耐腐蝕性能

鎳靶材及其濺射薄膜在工業環境中表現出卓越的耐腐蝕性：在空氣中常溫下幾乎不被氧化，可抵抗強堿腐蝕，在稀酸環境中僅緩慢溶解并生成綠色的Ni2?離子。值得注意的是，鎳對氧化性介質（如硝酸）表現出優異的鈍化能力，這源于其表面形成的致密氧化鎳鈍化膜。然而在含硫化合物環境中，鎳的耐蝕性會顯著降低，需特別注意在化工應用中的硫化物應力腐蝕開裂（SCC）風險。鎳鉑合金靶材（如Ni-Pt）通過添加貴金屬元素可進一步提升耐蝕性，特別適用于嚴苛環境下的功能鍍層。

表：鎳靶核心物理與機械性能參數

3、國際牌號對應

鎳靶材料在全球范圍內存在多種標準體系，建立準確的牌號對應關系對材料選型和國際貿易至關重要。美標體系中，UNS編號（如UNSN02200）和ASTM標準（如ASTM B160）占主導地位，其中UNSN02200對應純鎳N6等級。歐標體系則采用DIN數字牌號（如2.4060、2.4066）和材料命名（如LC-Ni99.6）。中國國標主要采用N4、N6等牌號，執行GB/T 4435-84和GB/T 2054-2005標準。

在鎳基合金靶材領域，牌號更為復雜：Inconel 600對應美標N06600、國標NS312；Hastelloy C-276對應N10276、國標NS33410。這種跨標準體系的對應關系直接影響材料替代和供應鏈管理。近年來，國際半導體設備與材料協會（SEMI）正推動制定全球統一的靶材標準，特別是在高純鎳（5N級以上）領域，以減少因標準差異導致的貿易技術壁壘。

4、加工注意事項與常見產品規格

4.1 加工關鍵技術要點

鎳靶的加工過程需要嚴格控制以下關鍵技術環節：

熱加工環節：鎳在高溫下易氧化，熱軋需在保護氣氛（氬氣或真空）中進行，開軋溫度控制在950-1100℃，終軋溫度不低于650℃。溫度過低會導致加工硬化加劇，增加開裂風險；溫度過高則引發晶粒粗化，影響濺射均勻性。

冷加工環節：冷軋變形量需分階段控制，每道次壓下量不超過15%，中間需進行軟化退火（750-850℃/1-2h）。特別對于旋轉靶管，冷加工后的橢圓度需控制在0.15%以內，確保濺射環向均勻性6。

焊接工藝：背板與靶坯焊接優先選用真空釬焊或電子束焊，避免使用含鎘銀焊料導致污染。焊接界面孔隙率需<2%，剪切強度≥70 MPa，確保高效散熱。

機械加工：車削鎳靶宜采用硬質合金刀具，切削速度60-90m/min，進給量0.1-0.2mm/r，配合乳化液冷卻。避免砂輪打磨產生微裂紋，精加工后需進行電解拋光（EP）或化學機械拋光（CMP）處理，表面粗糙度Ra<0.4μm。

4.2 常見產品規格

鎳靶材根據應用場景分為多種形態規格：

平面板靶：主流尺寸包括1180×230×22mm（長×寬×厚）、1000×500×10mm等，重量從20kg至500kg不等

旋轉管靶：直徑Φ120-300mm，長度可達1600mm，壁厚6-15mm

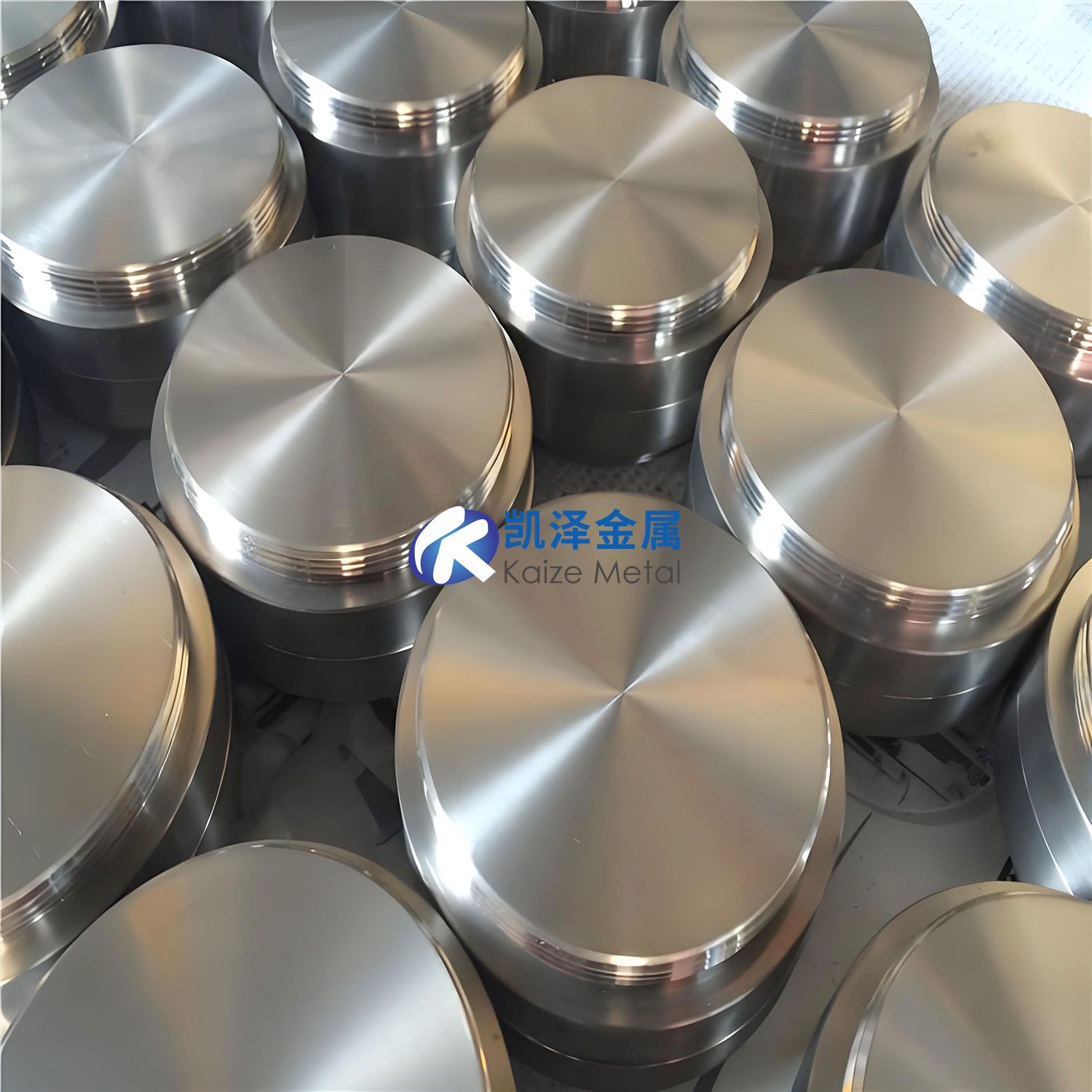

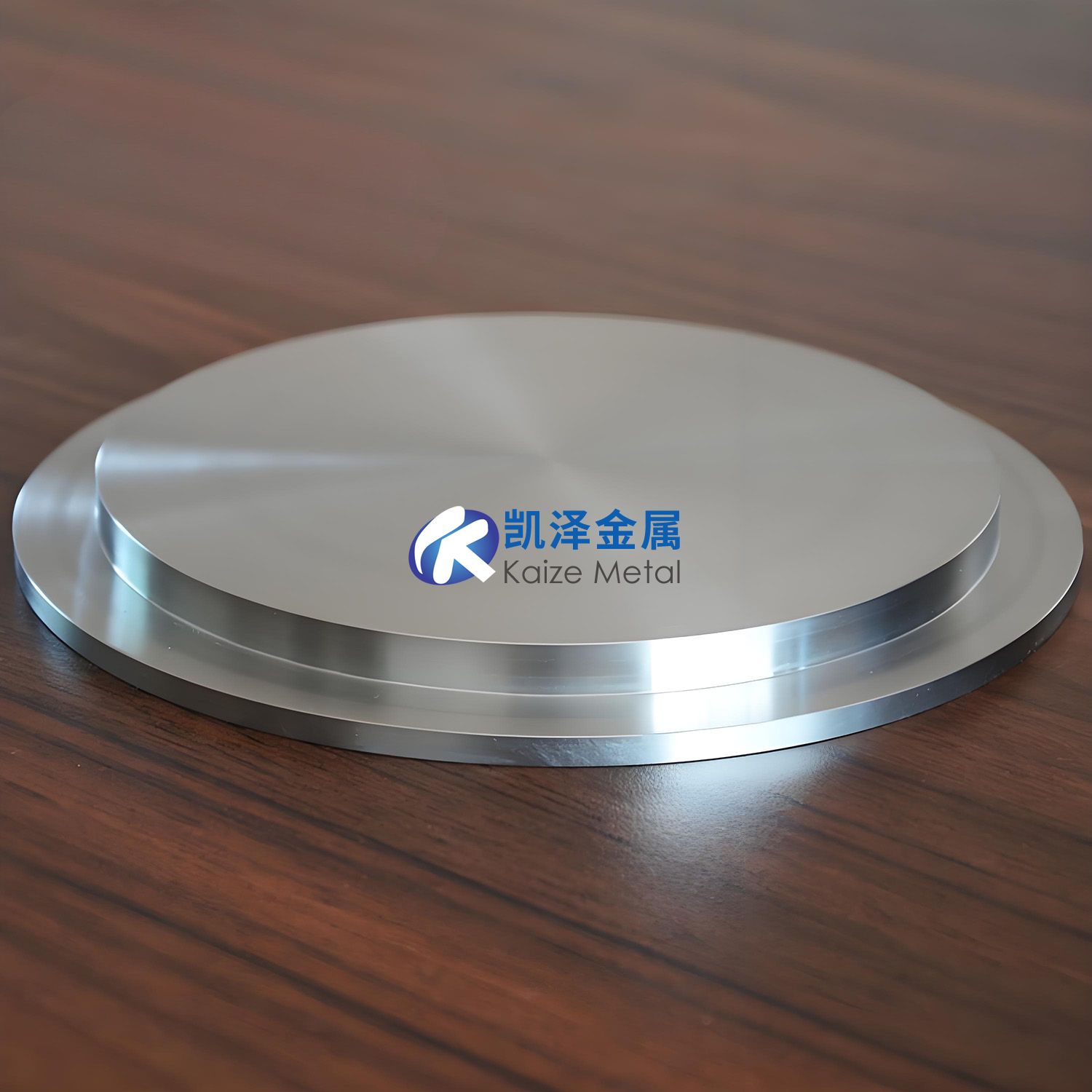

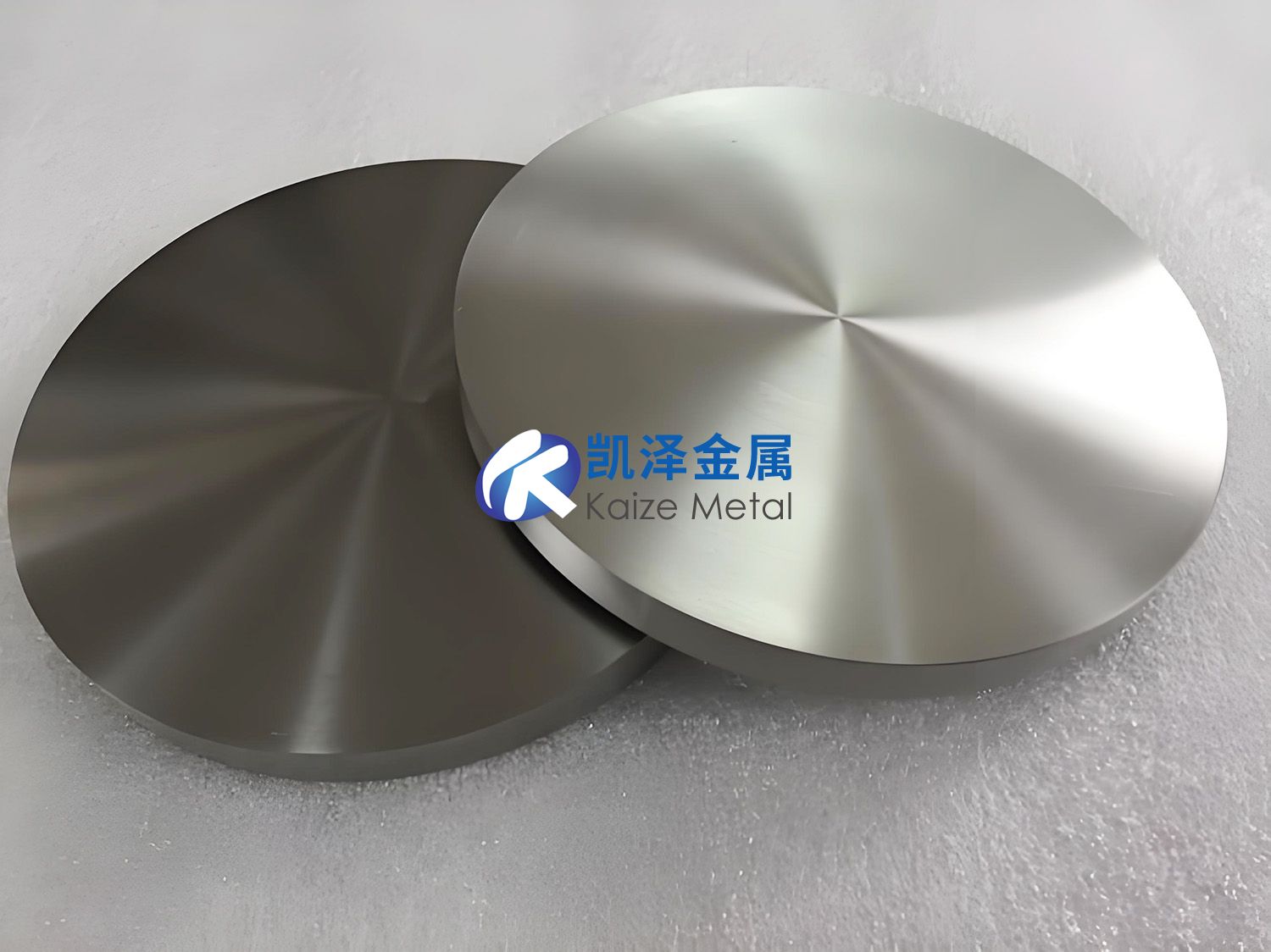

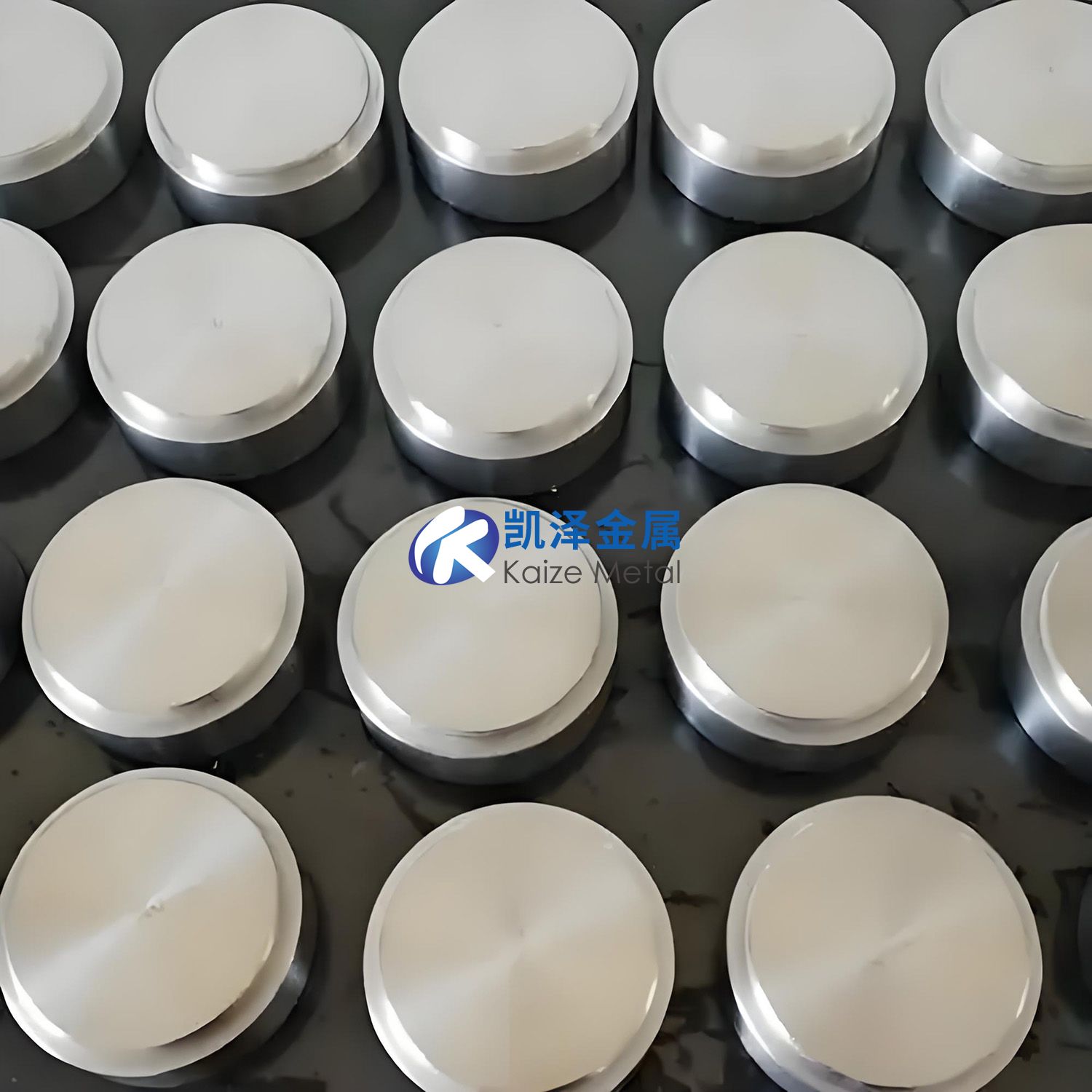

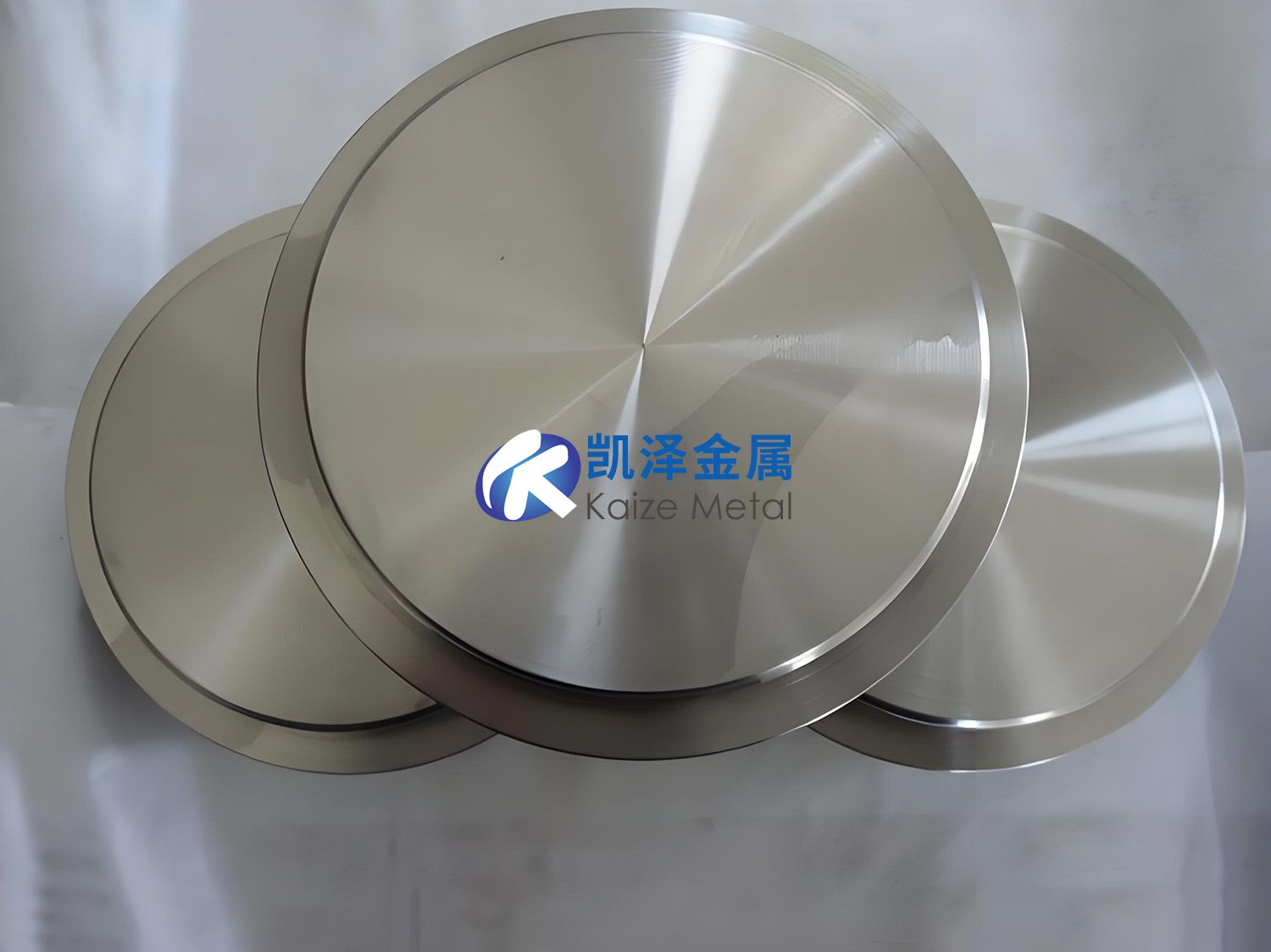

圓盤靶：直徑Φ200-600mm，厚度8-40mm

特殊異形靶：如矩形、梯形等，按客戶圖紙定制369

純度級別分為工業級（99.9%）、電子級（99.99%）和半導體級（99.999%）。半導體用高純鎳靶需滿足晶粒尺寸80-150μm范圍，晶向偏差<5°，內部超聲波探傷（UT）無≥φ0.5mm缺陷。

5、制造工藝與工藝流程

高純鎳靶的制造是融合冶金提純、精密成型和微觀調控的系統工程，其核心工藝流程如下：

原料提純：采用電子束熔煉（EB）和真空自耗熔煉（VAR）雙重工藝。EB熔煉利用高能電子槍（功率2.5-3.5MW）在10?3Pa真空下氣化去除低沸點雜質（如Zn、Pb），隨后VAR熔煉在0.05Pa保護氣氛下，通過直流電弧（電流25-50kA）進一步脫除氧、硫等間隙原子，實現純度99.99%-99.999%（4N-5N級）。

塑性成型：鑄錠經多向鍛造開坯（變形比≥4：1）破碎柱狀晶，隨后進行熱軋（初軋溫度1050℃）和冷軋（總變形量60-80%）。為獲得均勻細晶組織，需采用交叉軋制工藝，即交替改變軋制方向，減少各向異性。

熱處理調控：中間退火在氫氣保護氣氛爐中進行（750-850℃/2-4h），最終成品退火需精確控制升溫速率（50-100℃/h）和保溫時間，使平均晶粒度穩定在100μm左右，晶粒尺寸偏差<15%。

靶材焊接：采用無氧銅背板（OFC）與鎳靶坯真空擴散焊接，工藝參數為：溫度700-750℃，壓力5-8MPa，時間60-120分鐘，真空度≤10?3Pa。焊接界面需100%超聲檢測（C掃描），確保結合率≥98%3。

精密加工與檢測：CNC機床加工至最終尺寸，配合表面拋光處理。關鍵檢測包括：ICP-MS成分分析、EBSD晶向分析、X射線探傷、超聲波C掃描（分辨率φ0.3mm）及濺射性能驗證測試。

6、執行標準

鎳靶材的生產與應用遵循嚴格的國際和行業標準體系：

材料標準：中國GB/T 2054-2005（鎳及鎳合金板）、GB/T 4435-84（鎳及鎳銅合金棒）；美國ASTM B160-93（鎳棒材標準）、ASTM B162-93（鎳板材標準）；國際SEMI F72（高純鎳濺射靶材）。

檢測標準：

純度檢測：ASTM E2594（ICP-MS法）

晶粒度：ASTM E112（晶粒度測定）

力學性能：ASTM E8/E18（拉伸與硬度測試）

無損檢測：ASTM E2375（超聲波檢測）

密度測試：ASTM B311（阿基米德法）

應用標準：半導體行業遵循SEMI F42（濺射靶材性能評估）、光伏行業執行IEC 61215（晶體硅光伏組件）中關于金屬電極層的可靠性要求。2024年新發布的ISO 23033針對鈣鈦礦電池用鎳基薄膜提出了加速老化測試規范。

7、核心應用領域與突破案例

鎳靶作為關鍵功能材料，在多個高科技領域發揮不可替代的作用：

半導體制造：用于90-28nm技術節點的銅互連阻擋層（TaN/Ni雙層結構）和芯片焊墊（UBM）。鎳薄膜可有效阻止銅原子向硅基片擴散，漏電流密度控制在10??A/cm2以下。

顯示技術：在OLED面板中制備透明導電膜（TCO），如ITO/Ni復合層（厚度50-80nm），使方阻降至15Ω以下，透光率>85%；同時用作電磁屏蔽層，衰減30dB以上的電磁干擾。

新能源突破：

鈣鈦礦太陽能電池：合肥普斯凱新能源（2024）創新采用直流濺射鎳靶制備多層氧化鎳空穴傳輸層。通過兩次濺射（首次O?含量5%，二次10%）形成梯度氧化層，再經超臨界流體處理和鹵化鹽鈍化，使電池轉換效率突破25.8%，較傳統方法提升3.2個百分點。

鋰離子電池：鎳薄膜作為集流體功能層，應用于硅基負極，可降低界面阻抗40%，延長循環壽命至1000次以上。

貴金屬合金靶材：貴金屬集團（2024）在鎳鉑（Ni-Pt）靶材結瘤機制研究中取得突破，發現靶材表面微米級缺陷（<50μm）是磁控濺射中結瘤形成的主因。通過優化鍛造比（>6：1）和增加電解拋光工序，使結瘤發生率降低70%，靶材壽命延長至800kWh以上。

8、先進制造工藝進展

鎳靶制造技術近年迎來革命性突破，重點體現在提純、成型和檢測環節：

提純技術：北京興榮源科技開發了EB-VAR復合熔煉工藝，結合電子束除雜與真空自耗深度脫氧，將痕量元素O、S、P同步控制在<5ppm水平。該技術實現單錠重量500kg-2t的4N5級高純鎳錠穩定生產，晶內偏析度<0.15。

快速燒結技術：采用放電等離子燒結（SPS）替代熱等靜壓（HIP），升溫速率提高至300-500℃/min，燒結溫度950-1050℃，保溫5-10分鐘即可實現99.5%以上的理論密度。該技術使小尺寸靶材（<300mm）日產能≥25塊，且晶粒尺寸更均勻（標準差<8μm）。

微觀組織調控：通過形變-再結晶耦合控制，開發多階段熱機械處理工藝（TMTP）：

高溫均勻化：1150℃/24h消除枝晶偏析

大變形軋制：三道次累積變形量80%以上

階梯式退火：650℃/1h+750℃/2h+850℃/1h
實現晶粒尺寸分布從傳統工藝的50-250μm優化至90-130μm窄區間。

智能檢測系統：集成AI算法的在線質量監控成為趨勢：

利用5萬倍日立掃描電鏡采集微觀圖像

基于深度學習的晶界識別算法（識別精度>95%）

ICP光譜數據實時分析平臺（30元素同步監測）

生成數字孿生模型預測靶材壽命

9、國內外產業化對比

全球鎳靶產業呈現梯次分布格局，不同國家和地區在技術水平和產業規模上存在顯著差異：

高端領域（半導體級）：美國霍尼韋爾（Honeywell）、日本日礦金屬（Nippon Mining）占據主導。其技術優勢在于：5N級超高純鎳穩定量產（≥Φ300mm單晶粒）、晶向控制精度<2°、焊接結合率≥99.5%。這些企業深度綁定臺積電、三星等晶圓廠，市場份額超70%。

中高端領域（顯示、光伏級）：中國頭部企業如北京興榮源、貴金屬集團快速崛起。通過自主研發VAR熔煉裝備（最大熔煉電流60kA）和SPS燒結線（日產能300塊），已實現4N級鎳靶量產，產品應用于京東方OLED產線和隆基鈣鈦礦疊層電池試制線。

產業化差距：

材料純度：國內5N級鎳靶占比不足10%，而國際領先企業達35%

靶材壽命：同等工況下，國產鎳靶濺射功率耐受性低15-20%

規格覆蓋：國內最大旋轉靶長度1.6m，而日本已量產3m級超長靶管

成本優勢：國內鎳靶制造成本比國際低25-30%，主要源于：

原材料（電解鎳）本土供應充足

電力成本優勢（VAR熔煉電耗約8000kWh/噸）

人工成本約為歐美1/3

10、技術挑戰與前沿攻關

鎳靶產業面臨的核心技術瓶頸與攻關方向集中在以下方面：

結瘤抑制難題：磁控濺射中鎳靶表面結瘤（Nodule）導致薄膜缺陷和靶材早衰。貴金屬集團（2024）通過原位電鏡觀察發現：結瘤源于靶材亞表層<50μm的微孔或夾雜物，在濺射過程中形成局部熔融區。攻關方案包括：

開發多級超聲波探傷（15-50MHz復合頻率）

引入電解拋光去除5-10μm表面缺陷層

優化VAR熔煉參數，降低非金屬夾雜

大尺寸靶材均質化：直徑>800mm的平面靶易出現組織不均。前沿研究聚焦多向模鍛（3D Forging）技術：在950-1100℃區間沿X/Y/Z三向交替鍛壓（鍛壓比>4：1），使晶粒度分布均勻性從±40%提升至±8%。配合分區熱處理（Multi-zone Annealing），實現超大靶材（1.2×2.4m）的跨區域晶粒尺寸差<15μm。

高純化極限突破：半導體3nm節點要求鎳靶純度>99.9995%（5N5級）。技術路線包括：

電子束懸浮區熔（FZ-EB）：無坩堝污染，重復精煉6次以上

固態電遷移（SSEM）：通直流電流密度100A/cm2，使雜質定向遷移

超低溫梯度凝固：控制凝固速率<1mm/h，提純系數提升3倍

復合靶材開發：針對新能源應用需求，研發功能梯度靶材（FGM）：

Ni/NiO梯度靶：用于鈣鈦礦電池空穴傳輸層

NiCr（7/93）旋轉靶：制備高溫燃料電池連接體涂層

通過多層熱等靜壓（HIP）擴散焊，實現成分梯度過渡（過渡層<10μm）

11、趨勢展望

鎳靶材技術正朝著更高純度、更大尺寸、智能化制造方向加速演進：

材料演進：

2025-2027年：5N級鎳靶在半導體領域滲透率將超40%

2030年：6N級（99.9999%）超高純靶材實現工程化

合金靶材占比提升：NiPt（8-10%Pt）、NiMo（16-18%Mo）等滿足特種需求

工藝革新：

增材制造：激光選區熔化（SLM）制備異形靶，材料利用率從30%提至85%

人工智能：基于深度學習的晶粒生長預測模型，優化熱處理參數

數字孿生：構建濺射靶材全生命周期管理平臺，實時監控剩余壽命

應用拓展：

氫能領域：鎳基薄膜（如Ni/NiMo）作為PEM電解槽雙極板涂層，耐蝕性提升5倍

量子計算：超純鎳薄膜用于量子比特連接層，相干時間>100μs

核聚變：鎳合金（NiCr/W）包層材料抗中子輻照損傷能力達1027n/m2

產業生態重構：

垂直整合模式：礦產→高純材料→靶材制造→回收利用閉環產業鏈

區域化供應：東亞（中/日/韓）形成全球最大靶材制造基地（2030年占比超60%）

綠色制造：VAR熔煉余熱發電、電解拋光液循環利用率>95%368

鎳靶作為現代高科技產業的關鍵基礎材料，其技術進步將持續推動半導體、新能源、顯示等領域的革新突破。國內外企業需在基礎理論研究、核心裝備研發和標準體系建設等方面深化協同創新，共同構建高韌性產業鏈生態。
